Rõngakiirus (AV) on kiirus, millega puurimisvedelik (muda) või tsement liigub puuritoru (või torustiku) väliskülje ja korpuse sisemuse vahelises ruumis ülespoole.
AV arvutamine on kriitilise tähtsusegaaukude puhastamine(pistikute pinnale kandmise tagamine) ja majandamineECD (ekvivalentne tsirkulatsioonitihedus).
Siin on valemid ja samm-sammuline{0}}-protsess rõngakiiruse arvutamiseks nii väljaühikute kui ka meetermõõdustiku ühikute abil.
Valemid
A. Naftavälja üksused (standard)
Valdkonnas kõige levinum valem annab tulemuse sissejalga minutis (ft/min).
AV=24.5×Q/(ID2−OD2)
AV= Rõngakujuline kiirus (jalga minutis, jalga/min)
Q= Muda tsirkulatsioonimäär (gallonit minutis, GPM)
ID= SiseläbimõõtKorpus(tolli)
OD= Seadme välisläbimõõtPuurtoru või toru(tolli)
24.5= Konstantne (teisendab pindala ja vooluhulga ühikud kiiruseks)
B. Meetrilised ühikud
Tulemus on esitatudmeetrit minutis (m/min).
AV=1273.24×Q/(ID2−OD2)
AV= Rõngakujuline kiirus (meetrit minutis, m/min)
Q= Muda tsirkulatsioonimäär (liitrit minutis, LPM)
ID= SiseläbimõõtKorpus(millimeetrit, mm)
OD= Seadme välisläbimõõtPuurtoru(millimeetrit, mm)
Samm{0}}-sammuline arvutamine (väljaühikute näide)
Stsenaarium:
Korpus:9-5/8" P110 (TheIDon 8,681 tolli).
Puuritoru:5" OD.
Voolukiirus (Q):600 GPM.
1. samm: läbimõõdud ruudukujuliseks.
ID2=8.681×8.681=75.359
OD2=5.0×5.0=25.0
2. samm: Arvutage erinevus ("Pindala" koefitsient).
75.359−25.0=50.359
3. samm: korrutage voolukiirus konstandiga.
24.5×600=14,700
4. samm: jagage 3. sammu tulemus 2. sammu tulemusega.
AV=14,700/50.359=291.9 jalga/min
Alternatiivne meetod (ringvõimsuse kasutamine)
Kui sa juba teadRõngakujuline mahutavus(bbl/ft), saate kasutada seda kahesammulist{0}}meetodit:
Leidke rõngasvõimsus (AC):
AC(bbl/ft)=(ID2−OD2)/1029.4
Arvuta kiirus:
AV (jalga/min)=Voolukiirus (BPM) / rõngasvõimsus (bbl/ft)
(Märkus: BPM=barrelit minutis. Kui teil on GPM, jagage kõigepealt 42-ga).
Miks on rõngakiirus OCTG jaoks oluline?
Aukude puhastamine (toru kinnijäämise vältimine)
Põhimõte:Muda peab voolama ülespoole piisavalt kiiresti, et viia kivilõigud pinnale.
Tagajärg:Kui AV onliiga madal, pistikud settivad ja "matavad" puurnööri, mis toob kaasa mitu{0}}miljonit dollaritkinni jäänud toruõnnetusi.
Surve juhtimine ("kadunud tsirkulatsiooni" või "väljavoolude" ärahoidmine)
Põhimõte:Suurem kiirus tekitab rohkem hõõrdumist, mis suurendab põhja{0}}ava rõhku (ekvivalentne tsirkulatsioonitihedus ehk ECD).
Tagajärg:Kui AV onliiga kõrge, rõhk võib moodustise murda (kaotatud ringlus). Kui see on liiga madal, ei pruugi see moodustada survet, mis põhjustab aväljapuhumine.
Tsementeerimise kvaliteet (tsooni eraldatuse tagamine)
Põhimõte:Korpuse tsementeerimisel on vaja kindlat kiirust, et muda tsemendiga täielikult välja tõrjuda.
Tagajärg: Ebaõigekiirus põhjustab "kanalisatsiooni" ja kehva tihendi, põhjustades väliskesta korrosiooni ja lühendades kaevu eluiga.
Toru kaitse ("erosiooni" vältimine)
Põhimõte:Liiva sisaldav suure kiirusega-muda toimib abrasiivina, kulutades terasseinu.
Tagajärg:Kui AV onpidevalt liiga kõrge, kahjustab see korpust ja liitmikke, õhendab torude seinu ja võib põhjustadatoru rike.

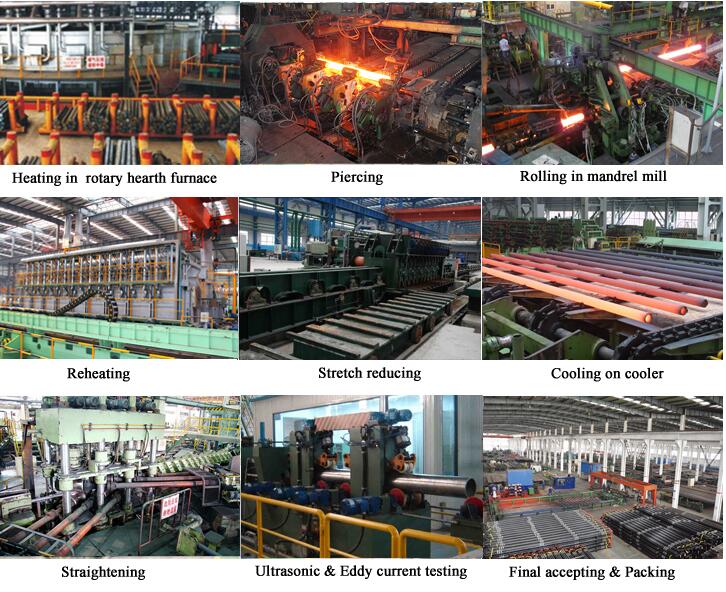

GNEE API 5CT OCTG protsessiseadmed

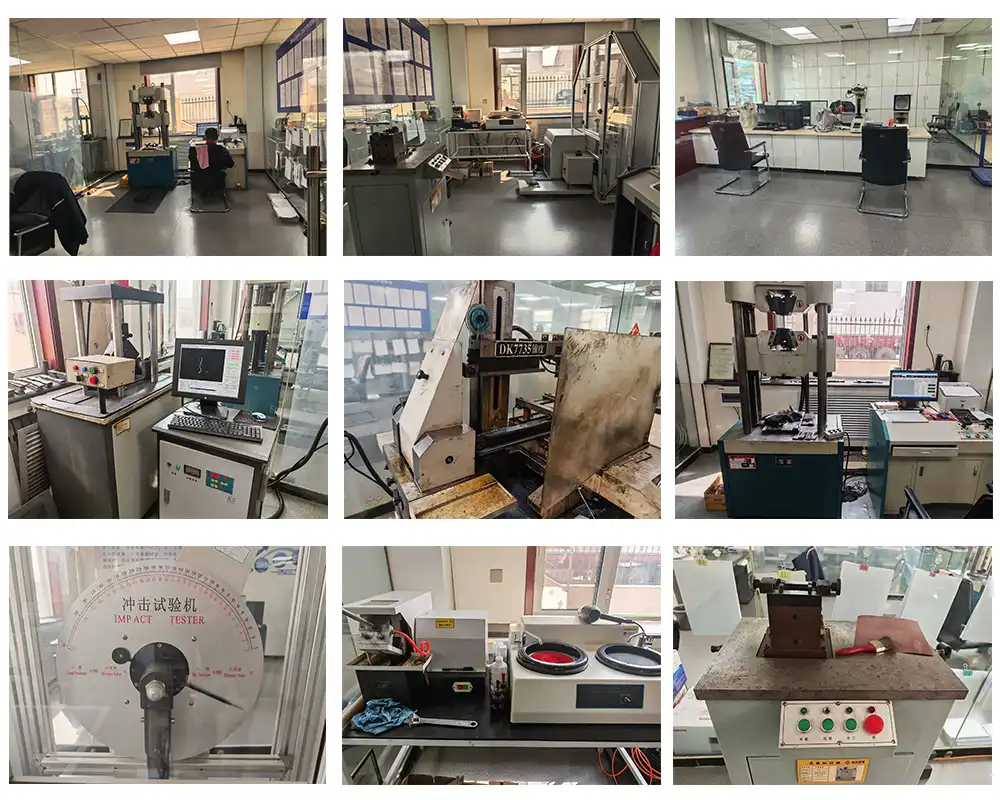

GNEE API 5CT OCTG torude testimisseadmed

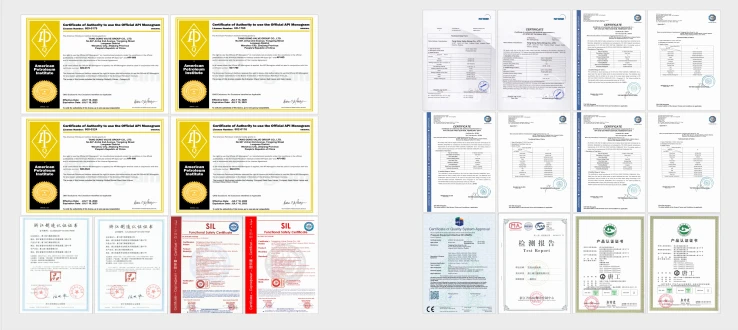

GNEE API 5CT õlipuurkaevu korpuse sertifikaat
KKK
Kas ma peaksin rõngakujulisest kogumahust lahutama sidurite poolt hõivatud ruumala?
Üldiste arvutuste puhul ignoreeritakse tavaliselt sidestusmahtu.
sisseÕhuke aukpuurimist või ülitäpset{0}}tsementeerimist, tuleb seda kaaluda. Näiteks P110 LTC-muhvidel on OD oluliselt suurem kui toru korpusel, mis vähendab rõngakujulist ruumi selles konkreetses sektsioonis.
Kitsates rõngastes võivad liitmikud tegelikku mahtu vähendada2% kuni 5%.
Kui palju mõjutab korpuse kaal (seina paksus) rõngakujulist mahtu?
See teeb tohutu erinevuse.
Samal ajal kuiVälisläbimõõt (OD)on fikseeritud,Seina paksusmäärab sisemise võimsuse. Näiteks 9–5/8-tollise 40,00 naela/jalga korpuse ID on palju suurem kui 53,50 naela/jalga.
Kui kasutate selle sees väiksemat korpust, määrab välimise toru seina paksus "vahe" (rõngas).Vale seina paksuse parameetri kasutamine toob kaasa vale tsemendi tagasivoolu kõrguse.
Kuidas mõjutavad EU (väline ärritus) ja NU (mitte-ärritatud) torud rõngakujulist mahtu?
EU torud:Pööratud (otsaühendus) OD on suurem kui toru korpusel. See loob kohaliku "pudelikaela", vähendades rõngakujulist mahtu igas liigendis ja suurendades kohalikku hõõrderõhku.
Kui klient arvutabGaasitõstukvõi drenaažitsüklid, peavad need arvestama mahu vähenemisega häirete korral; vastasel juhul on prognoositud kaevupea rõhk ebatäpne.
