Kaetud terastoru
Teie professionaalne kaetud terastorude tarnija
GNEE Pipe pakub täielikku valikut väliste torude katmislahendusi, sealhulgas ühekihilisi FBE-, kahekihilisi FBE-, 2PE-, 3PE- ja 3PP-kattesüsteeme. Kõik pinnakatted kantakse peale vastavalt rahvusvaheliselt tunnustatud standarditele nagu DIN 30670, DIN 30671, DIN 30678, CAN/CSA Z245.21, SY/T 4013 ja SY/T 0315, tagades usaldusväärse korrosioonikaitse nõudlike torustike rakenduste jaoks.
Kaetud terastoru lühitutvustus
Kaetud toru viitab terastorule, mida on korrosioonikindluse, vastupidavuse ja kasutusiga suurendamiseks töödeldud kaitsekattega. Neid kattesüsteeme kasutatakse laialdaselt nafta- ja gaasitorustikes, konstruktsiooniterase rakendustes ja erinevates tööstuslikes torustikes, et kaitsta toru pinda korrosiooni, keemilise rünnaku ja keskkonnakahjustuste eest.
Nafta- ja gaasitorustike rakenduste puhul liigitatakse kaetud torud katte asukoha ja funktsiooni alusel üldiselt kahte kategooriasse: sisemised torukatted, mis kaitsevad sisepinda korrosiooni ja vooluga seotud kahjustuste eest, ning torude väliskatted, mis kaitsevad pinnase korrosiooni, niiskuse ja väliste keskkonnatingimuste eest.
kaetud toru spetsifikatsioon
Sõltuvalt projekti nõuetest saab kaetud terastorusid tarnida erinevate kattesüsteemidega, sealhulgasFusion Bonded Epoxy (FBE), 2PE, 3PE, 2LPP, 3LPP, sisemine epoksükate, betooni kaalukate, jakeraamiline vooder. Õige katte valik sõltub töötemperatuurist, transpordikeskkonnast, paigalduskeskkonnast ja nõutavast kasutuseast.
| Katte tüüp | Kattekiht | Katte paksus |
| 3PE Kolmekihiline polüetüleen | Sisemine kiht: epoksü (roheline) | 2,0-4,5 mm |
|
Keskmine kihtL liim (valge) |
||
| Väliskiht: polüetüleen (must) | ||
| 2PE Kahekihiline polüetüleen | Sisekiht: adgensice | 2,0-4,5 mm |
| Väliskiht: polüetüleen | ||
| FBE | Epoksiid | 200-400 um |
| 2FBE Kahekihiline epoksiid | Sisekiht: expoxy (roheline) | 400-800 um |
| Väliskiht: intensiivsusega epoksiid (salveiroheline) | ||
| 3PP Kolmekihiline polüetüleen | Sisemine kiht: expoxy (roheline) | 2,5-3,0 mm |
| Keskmine kiht: kleepuv (valge) | ||
| Väliskiht: polüpropüleen (valge) | ||
| CWC | Betooni katmine | |
| Kummist vooderduskate | Kummist kate | |
| Plastkattega | Plastist kate |
| Sisemine kate | |
| Vedel epoksükattekiht | AWWAC210-2007 |
| FBE | AWWAC213-2001 |
| Tsementmördi vooder | BS534-1990, AWWA C205-2001 |
| Bituumenkate | BS534-1990 |
| Kummist vooderduskate | NACE RP 0178 |
| Kulumiskindel keraamiline vooder | DIN 50902, ISO 21809 |
| Muud erimaterjalid | Kohandatud |
| Katte tüüp | Katte standard |
|---|---|
| 3LPE / 3LPP | DIN30670-1991; CAN/CSA Z245.21-2010; ISO21809-1-2009; SY/T0413-2002; GB/T23257-2009 |
| 2LPE / 2LPP | SY/T0315-2002; GB/T23257-2009; ISO21809-1-2009 |
| FBE (Fusion Bond Epoxy) | SY/T0315-2005; AWWA C213-2001; CAN/CSA Z245.20-2010; ISO21809-2-2007; API RP 5L9-2001 |
| Bituumenkate (kuumkattega email ja teip) | BS534-1990; AWWA C203-2002; AWWA C214-2000 |
| Vedel epoksükate | AWWA C210-2007 |
| Polüuretaanist isoleeritud kate | SY/T0415-1996; CJ/T114-2000; EN253-1994 |
| Kuumakahanevad varrukad | ISO21809-3; EN12068; DIN30672; NACE SP303 |
| Plastikkattega | AWWA C213; AWWA C203; AWWA C229; DIN30670; DIN EN 10288; ISO21809-1 |
| Betooniga kaetud | AWWA C205 |
| Kulumiskindel keraamiline vooder | DIN50929; ISO21809 |
| Muud erimaterjalid | Kohandatud |
Materjali vastavus ja ülemaailmsed standardid
Kõik alustorud ja kattematerjalid on rangelt hangitud ja töödeldud ISO 9001 kvaliteedijuhtimise järgi:
- Terase klassid: API 5L klass B, X42, X46, X52, X56, X60, X65, X70, X80; ASTM A53; ASTM A106; EN 10219 (S355J2H).
- Tootmisstandardid: API 5L (PSL1/PSL2), ASTM A252, AWWA C200, AS/NZS 1579.
|
Paljas toru |
SSAW |
LSAW |
ERW |
SMLS |
|
Tootmisvahemik: |
OD: 219-3120 mm |
OD:16"-64" |
OD: 1/8"-24" |
OD: 1/8"-36" |
|
Pikkus: |
· Juhuslik pikkus / fikseeritud pikkus / SRL / DRL |
|||
|
Kasutamine: |
Mehaaniline torustik |
|||
|
Test: |
1. Keemiliste komponentide analüüs 2. Mehaanilised omadused (ülim tõmbetugevus, voolavustugevus, pikenemine) |
|||
|
Katte tüüp: |
Liitsidemega epoksükate / kivisöetõrva epoksü / 3PE / 2PE / FBE / 2FBE / 3PP lakikate |
|||
Rakendused katte tüübi järgi
FBE kaetud toru (fusioonliimitud epoksü)
FBE-kattega torusid kasutatakse laialdaselt seal, kus on vaja suurepärast korrosioonikindlust, tugevat haardumist ja head kulumiskaitset. Tüüpilised rakendused hõlmavad järgmist:
Tulekaitsesüsteemid:Automaatsed sprinklertorustikud, tuletõrjeveetorustikud ja muud tulekustutustorustikusüsteemid.
Tööstuslikud torujuhtmed:Kõrgtemperatuurilised protsessitorustikud, kemikaalide transpordiliinid ning nafta- ja gaasikogumissüsteemid.
Veevarustus ja drenaaž:Sise- ja välisveetorustikud, samuti kõrgsurvevee ülekandeliinid.
Muud rakendused:Elektrijaamade torustik, mereveetorustikud ja torustikusüsteemid, mis nõuavad suuremat kulumiskindlust.
Vedel epoksiidiga kaetud toru
Vedel epoksükattega torud pakuvad kulutõhusat korrosioonikaitselahendust üldotstarbeliste torustike rakenduste jaoks, eriti kui on vaja mõõdukaid kaitsenõudeid.
Tsiviilehitus:Siseveevarustussüsteemid, olmekanalisatsioonitorustikud ja hoonete harutorustikud.
Munitsipaalprojektid:Madala rõhu all olevad veetorustikud, kanalisatsiooni transpordisüsteemid ja üldkasutatavad kommunaaltorustikud.
Torujuhtmete remont ja hooldus:Kahjustatud terastoru pindade kohapealne katmise remont ja ülevärvimine.
Kulutundlikud projektid:Standardsed torujuhtmesüsteemid ilma tõsise korrosioonita või töötingimusteta.

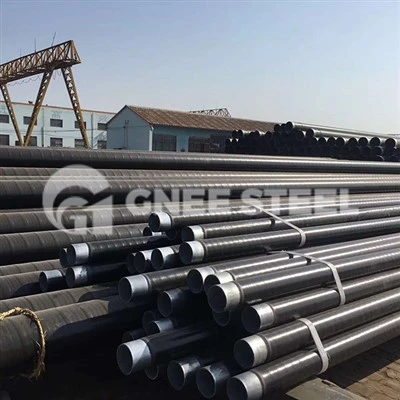

3PE / 3LPE kaetud toru
3PE ja 3LPE kattega torud on mõeldud pikaajaliseks maa-aluseks teenindamiseks, pakkudes suurepärast vastupidavust korrosioonile, niiskusele ja mehaanilistele kahjustustele. Neid kasutatakse tavaliselt:
Pikamaa maetud torujuhtmed:Nafta ülekandetorustikud, maagaasitorustikud ja suure läbimõõduga veeülekandeprojektid.
Omavalitsuse maa-alused võrgud:Linnade veevarustussüsteemid, maagaasitorustikud ja tehnovõrgud.
Ristmisprojektid:Maanteede, raudteede ja muude infrastruktuuri ristumiskohtade alla paigaldatud torustikud.
Remote Field Pipelines:Torujuhtmesüsteemid, mis töötavad keerulises pinnases ja karmides välistingimustes.
Betooniga kaetud toru (CWC)
Betooniga kaetud (CWC) torusid kasutatakse peamiselt avamere- ja veealustes rakendustes, kus on vaja täiendavat kaalu, stabiilsust ja mehaanilist kaitset.
Allveelaevade ja avamere torujuhtmed:Avamere nafta- ja gaasijuhtmed, veealused veetorustikud ja meretranspordisüsteemid.
Jõe- ja järveületuskohad:Torujuhtmed, mis vajavad ujuvuse kontrolli ja kaitset veevoolu mõju eest.
Veealune infrastruktuur:Sadamarajatised, dokitorustikud ja muud sukeldatud torujuhtmesüsteemid.
Sügavalt maetud torujuhtmed:Torustik, mis on paigaldatud suure pinnasekoormuse alla või kõrgele välisrõhule.
Võrdlustabel
| Funktsioon | Epoksiidkattega toru | FBE kaetud toru | 3LPE (3PE) kaetud toru | Betooniga kaetud toru |
|---|---|---|---|---|
| Täisnimi | Epoksiidkattega terastoru | Fusion Bonded Epoxy-kattega terastoru | Kolmekihiline polüetüleenkattega terastoru | Betooniga kaetud terastoru |
| Katte tüüp | Orgaaniline (vedel või pulberepoksü) | Orgaaniline (termoreaktiivne epoksüpulber) | Mitmekihiline: epoksü + liim + PE | Mineraalne (betoon) kaalukate |
| Esmane funktsioon | Korrosioonikaitse (kerge kuni mõõdukas) | Korrosioonikaitse (kõrge jõudlus) | Korrosioon + mehaaniline kaitse | Negatiivne ujuvus + löögikaitse |
| Löögikindlus | Madal kuni mõõdukas | Mõõdukas | Kõrge (paks PE väliskiht) | Väga kõrge (betoon neelab lööke) |
| Tüüpiline rakendus | Veetrassid, kanalisatsioon, tuletõrje sprinkleri sisekate | Maetud torustikud, armatuur, gaasi/vee väliskate | Pikamaa nafta/gaas, veealused torujuhtmed, kivine maastik | Veealused torustikud, jõeületuskohad, märgalad |
kaetud terastoru protsessiliin
Usaldusväärsed kaetud terastorude tootjad teostavad rangeid katte kontrolle vastavalt projekti spetsifikatsioonidele ja kehtivatele standarditele.
- Katte paksuse mõõtmine
- Puhkuse tuvastamise test
- Adhesiooni test
- Löögikindluse test
- Katoodlahtinemise test
- Pinna kontroll
Miks valida meie kaetud terastoru lahendused?
- Mitu kattesüsteemi erinevate torustikukeskkondade jaoks
- Vastavus rahvusvahelistele katmisstandarditele
- Professionaalne katte valiku tugi
- Kohandatud katte paksus ja spetsifikatsioonid
- Range kvaliteedikontroll enne saatmist
- Lahendused nafta-, gaasi-, vee-, avamere- ja tööstuslikeks rakendusteks
Meie tehas
GNEE Pipe on Hiina professionaalne terasetoodete tarneahela ettevõte.
Meie sertifikaat
GNEE Pipe Coated Pipe on tunnustatud kümnete projektiettevõtete poolt ja sellest on saanud Aasia staarettevõte.
Võtke meiega ühendust
Korduma kippuvad küsimused
Mis vahe on FBE ja 3LPE kaetud terastoru vahel?
FBE on ühekihiline epoksükate, mis keskendub peamiselt korrosioonikaitsele ja adhesioonile. 3LPE ühendab FBE, liimi ja polüetüleeni kihid, et tagada nii korrosioonikindlus kui ka tugevam mehaaniline kaitse.
Kumb kate on parem, 3LPE või 3LPP?
3LPE-d kasutatakse laialdaselt tavaliste maetud nafta- ja gaasitorustike jaoks. 3LPP tagab parema temperatuuri- ja kulumiskindluse, mistõttu sobib see kõrge temperatuuriga torujuhtmete ja avamere rakenduste jaoks.
Kui kaua kaetud terastoru kestab?
Kaetud terastoru kasutusiga sõltub katte tüübist, töötemperatuurist, pinnase või merevee tingimustest, paigalduskvaliteedist ja hooldustavadest. Õigesti valitud kattesüsteemid võivad tagada torustiku kaitse aastakümneid.
Kas kaetud terastorusid saab kohandada?
Jah. Kaetud terastorusid saab kohandada vastavalt toru suurusele, terase klassile, katte tüübile, katte paksusele, rakendusnõuetele ja rahvusvahelistele projektistandarditele.
Milliseid katseid tehakse kaetud terastorudega?
Levinud testid hõlmavad katte paksuse kontrollimist, puhkuse tuvastamist, nakkekatset, löögitesti ja katoodlahutuse testimist.
