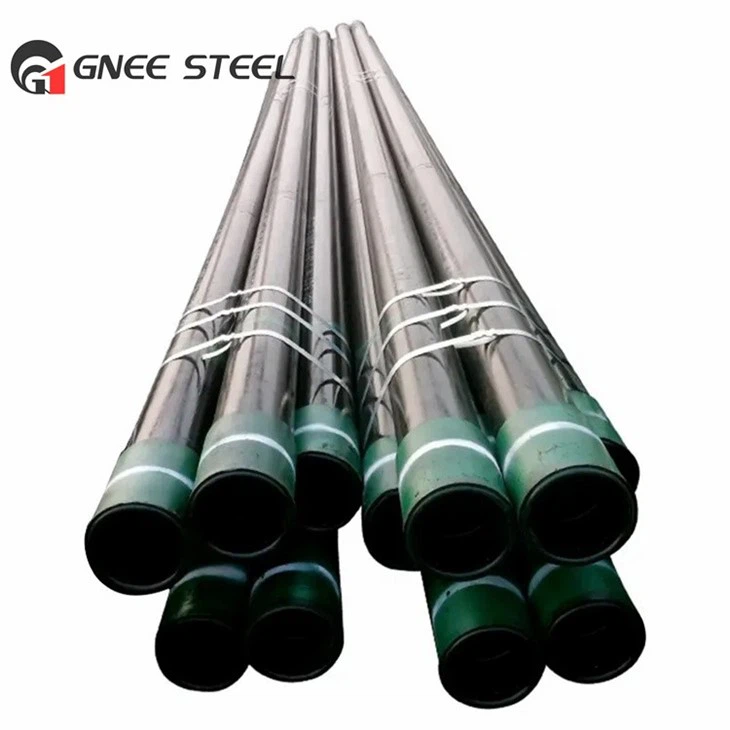

API 5CT korpuse toru
API 5CT korpuse toru on terastorukujuline toode, mis on valmistatud vastavalt API spetsifikatsioonile 5CT ja ISO 11960 nafta- ja gaasipuuraukude ehitamiseks. See paigaldatakse puurkaevu, et vältida moodustise kokkuvarisemist, isoleerida maa-aluseid survetsoone, kaitsta põhjavett ning pakkuda puurimis- ja tootmisoperatsioonide konstruktsioonilist tuge.
Erinevalt torustikust, mis transpordib vedelikke rajatiste vahel, muutub manteltoru kaevu püsivaks osaks ja peab kogu kaevu eluea jooksul taluma välist kokkuvarisemisrõhku, siserõhku, aksiaalseid koormusi ja söövitavaid puuraukude keskkondi.
API 5CT korpusega torude klassid ja rakendused
API 5CT määratleb mitu erineva tugevustaseme ja teenindusvõimega teraseklassi.
| Hinne | Minimaalne tootlikkuse tugevus | Tüüpiline rakendus |
|---|---|---|
| J55 | 55 ksi (379 MPa) | Madalad nafta-, gaasi- ja veekaevud |
| K55 | 55 ksi (379 MPa) | Üldotstarbelised{0}}kestade rakendused |
| N80 tüüp 1 | 80 ksi (552 MPa) | Keskmise{0}}sügavusega ja{1}}kõrgema rõhuga kaevud |
| L80 tüüp 1 | 80 ksi (552 MPa) | Kergelt hapud{0}}teeninduskeskkonnad |
| L80 13Cr | 80 ksi (552 MPa) | CO₂ korrosioonikeskkonnad |
| C90 | 90 ksi (621 MPa) | H₂S-i sisaldavad hapud-teeninduskaevud |
| T95 | 95 ksi (655 MPa) | Tõsised hapud{0}}teenuserakendused |
| P110 | 110 ksi (758 MPa) | Sügavad ja kõrgsurve{0}}kaevud |
| Q125 | 125 ksi (862 MPa) | Kõrgsurve{0}}rakendused, mis nõuavad väga suurt tugevust |
Maailmas kõige sagedamini kasutatavad korpuse klassid on J55, K55, N80, L80 ja P110, kuna need katavad enamiku tavapärastest puurimis- ja tootmisnõuetest.
Api 5ct korpuse toru spetsifikatsioonid
| Üksus | Spetsifikatsioon |
| Standardne | API 5CT / ISO 11960 |
| Tootmisprotsess | Peamiselt õmblusteta; ERW on saadaval teatud suuruste jaoks |
| Välisläbimõõt | 4-1/2" kuni 20" |
| Pikkus | R1, R2, R3 |
| Toote spetsifikatsiooni tase | PSL-1, PSL-2 |
| Ühenduse tüüp | STC, LTC, BTC, Premium ühendused |
| Sertifitseerimine | API Monogramm, EN 10204 3.1, MTC |
Enamik nafta- ja gaasioperaatoreid eelistab kriitiliste kaevude jaoks õmblusteta korpust selle suurepärase mehaanilise jõudluse ja rõhukindluse tõttu.
Tavalised API 5CT korpuse suurused
Puurimisprojektides kasutatakse laialdaselt järgmisi suurusi:
| Nominaalsuurus | Ühine kaaluvahemik |
| 4-1/2" | 9,5–16,6 naela/jalga |
| 5" | 15–24,1 naela/jalga |
| 5-1/2" | 13–26 naela/jalga |
| 7" | 17–38 naela/jalga |
| 9-5/8" | 32,3–53,5 naela/jalga |
| 13-3/8" | 48–72 naela/jalga |
Tegeliku suuruse ja kaalu valik sõltub kaevu sügavusest, moodustamise rõhust ja kokkuvarisemiskindluse nõuetest.
API 5CT keermetüübid: STC vs LTC vs BTC
Ühenduse jõudlus on sama oluline kui toru tugevus.
| Keerme tüüp | Täisnimi | Tüüpiline rakendus |
| STC | Lühike keermega korpus | Madalad ja keskmise sügavusega{0}}kaevud |
| LTC | Pika keermega korpus | Parem tihendus- ja tõmbejõudlus |
| BTC | Toetuskeerme korpus | Suure{0}}koormuse ja sügavamate kaevude rakendused |
| Premium ühendus | Patenditud kujundused | HPHT, avamere ja kriitilised kaevud |
Vale ühenduse tüübi valimine võib suurendada lekke, ühenduse rikke ja kulukate tööseisakute ohtu.
PSL-1 vs PSL-2: mis vahe on?
API 5CT korpuse toru on saadaval kahes kvaliteeditasemes.
PSL-1
Standardsed kvaliteedinõuded
Sobib tavapärasteks rakendusteks
Madalamad kontrolli- ja testimisnõuded
PSL-2
Keemilise koostise rangem kontroll
Täiendav mehaaniline katsetamine
Täiustatud jälgitavuse nõuded
Rangemad kontrolliprotseduurid
Eelistatud kriitiliste kaevude ja avamereprojektide jaoks
Nõudlike puurimiskeskkondade jaoks määravad paljud operaatorid kõrgema kvaliteedi tagamise ja riskikontrolli saavutamiseks PSL-2.
Kuidas valida õige API 5CT korpuse klass
Korpuse õige klassi valimine sõltub mitmest tehnilisest tegurist.
| Hästi Seisukord | Soovitatav hinne |
| Madalad kaevud | J55 |
| Tavalised kaevud | K55 |
| Keskmise{0}}sügavusega kaevud | N80 |
| Kerge hapu teenus | L80 tüüp 1 |
| CO₂ Korrosioon | L80 13Cr |
| H₂S Sour Service | C90, T95 |
| Sügavad{0}}kõrgsurvekaevud | P110 |
| Kõrg-surve,{1}}tugevusega rakendused | Q125 |
Insenerid peaksid hindama:
- Kaevu sügavus
- Kokkuvarisemise surve
- Purskerõhk
- Töötemperatuur
- H₂S kontsentratsioon
- CO₂ kontsentratsioon
- Lõpetamise kujundus
enne korpuse valiku lõpetamist.
Levinud ostuvead
Kogenud hankemeeskonnad teavad, et korpuse valik hõlmab enamat kui hindade võrdlemist.
Hinde valimine ainult kulu alusel
Madalam-kuluklass ei pruugi pakkuda piisavat kokkuvarisemiskindlust ega purunemistugevust ettenähtud kaevutingimustes.
Hapude{0}}teenusenõuete eiramine
NACE{0}}ühilduvate materjalide määramata jätmine võib H₂S-keskkondades kasutusiga märkimisväärselt lühendada.
Vaade lõime kvaliteeti
Halvasti töödeldud keermed võivad põhjustada ühenduse lekkeid ja talitlushäireid.
Mittetäielik dokumentatsioon
Suured nafta- ja gaasiprojektid nõuavad sageli:
- API monogrammi sertifikaat
- Veski testimise sertifikaadid (MTC)
- ET 10204 3.1 Dokumentatsioon
- Kolmanda osapoole-kontrolliaruanded
Puuduv dokumentatsioon võib projekti kinnitamise ja kasutuselevõtu edasi lükata.
Kvaliteedikontrolli nõuded
Enne saatmist läbivad API 5CT korpuse torud tavaliselt:
- Keemilise koostise analüüs
- Tõmbekatse
- Saagise tugevuse testimine
- Kõvaduse testimine
- Hüdrostaatiline testimine
- Triivi testimine
- Ultraheli testimine (TÜ)
- Elektromagnetiline ülevaatus
- Mõõtmete ülevaatus
- Keerme ülevaatus
- Visuaalne kontroll
Need testid kontrollivad vastavust API 5CT nõuetele ja aitavad tagada ohutu toimimise nõudlikes naftaväljade keskkondades.
Kas vajate abi õige korpuse kvaliteedi valimisel?
Esitage oma:
Kaevu sügavus ja surve
Töötemperatuur
H₂S/CO₂ sisaldus
Nõutav keerme tüüp
API 5CT korpuse toru sertifikaat
API 5CT korpuse toru tarnija
Gnee Group osales NECC näitusel
API 5CT OCTG korpuse kliendid
API 5CT korpuse tehas
API 5CT korpuse toru test
KKK
Mis vahe on korpuse torul ja torul?
Korpuse toru toetab ja kaitseb puuraugu, samas kui korpuse sisse on paigaldatud torud õli ja gaasi transportimiseks reservuaarist pinnale.
Mis on kõige sagedamini kasutatav korpuse klass?
J55, N80 ja P110 kuuluvad kõige sagedamini kasutatavate klasside hulka, kuna need hõlmavad laia valikut kaevutingimusi.
Milline korpuse klass sobib H₂S-teenuse jaoks?
L80 tüüp 1, C90 ja T95 saab määrata hapude teenuste jaoks, kui need on toodetud vastavalt NACE nõuetele.
Mis vahe on PSL-1 ja PSL-2 vahel?
PSL-2 nõuab rangemat keemilise koostise kontrolli, täiustatud testimist, paremat jälgitavust ja rangemat kvaliteedi tagamist kui PSL-1.
Kas õmblusteta korpuse torud on paremad kui ERW korpuse torud?
Kriitiliste nafta- ja gaasipuuraukude puhul eelistatakse üldiselt õmblusteta korpust selle ühtlase struktuuri ja suurepärase survekindluse tõttu. ERW-korpus võib olenevalt projekti nõuetest siiski sobida teatud rakenduste jaoks.
