Vastavalt API SPEC 5CT versioonile 11 (välja antud detsembris 2023) on korpuse seina paksuse lubatud hälve 0 kuni -12,5%, mis tähendab, et seina tegelik paksus ei tohi olla väiksem kui 87,5% seina nimipaksusest.
Tavalised seinapaksuse väärtused on järgmised: 5,21 mm, 6,45 mm, 7,01 mm, 8,53 mm, 9,52 mm, 11,18 mm, 13,46 mm ja 16,13 mm jne, mis on standardsed spetsifikatsioonid, mis on vastavuses välisläbimõõduga.
Kui paks peaks korpus olema? Paagi rõhul põhinev-sammuline-sammuline valikujuhend.
API 5CT korpuse seina paksuse spetsifikatsiooni tabel
| Välisläbimõõt (OD - tolli) | Nimikaal (nael/jalga) | Seina paksus (tolli) | Seina paksus (mm) | Siseläbimõõdu viide (ID - mm) |
| 4 1/2" | 9.50 | 0.205 | 5.21 | 103.88 |
| (114,30 mm) | 11.60 | 0.250 | 6.35 | 101.60 |
| 13.50 | 0.290 | 7.37 | 99.56 | |
| 5" | 11.50 | 0.220 | 5.59 | 115.82 |
| (127,00 mm) | 13.00 | 0.250 | 6.35 | 114.30 |
| 15.00 | 0.296 | 7.52 | 111.96 | |
| 5 1/2" | 14.00 | 0.244 | 6.20 | 127.30 |
| (139,70 mm) | 15.50 | 0.275 | 6.98 | 125.74 |
| 17.00 | 0.304 | 7.72 | 124.26 | |
| 20.00 | 0.361 | 9.17 | 121.36 | |
| 7" | 20.00 | 0.272 | 6.91 | 163.98 |
| (177,80 mm) | 23.00 | 0.317 | 8.05 | 161.70 |
| 26.00 | 0.362 | 9.19 | 159.42 | |
| 29.00 | 0.408 | 10.36 | 157.08 | |
| 32.00 | 0.453 | 11.51 | 154.78 | |
| 9 5/8" | 36.00 | 0.352 | 8.94 | 226.58 |
| (244,48 mm) | 40.00 | 0.395 | 10.03 | 224.41 |
| 43.50 | 0.435 | 11.05 | 222.38 | |
| 47.00 | 0.472 | 11.99 | 220.50 | |
| 13 3/8" | 48.00 | 0.330 | 8.38 | 322.96 |
| (339,72 mm) | 54.50 | 0.380 | 9.65 | 320.42 |
| 61.00 | 0.430 | 10.92 | 317.88 | |
| 68.00 | 0.480 | 12.19 | 315.34 | |
| 20" | 94.00 | 0.438 | 11.13 | 485.75 |
| (508,00 mm) | 106.50 | 0.500 | 12.70 | 482.60 |
| 133.00 | 0.635 | 16.13 | 475.74 |
API 5CT korpusSeina paksuse tolerants
| Parameeter | Kohaldatav toode | Tolerants (piirang) |
| Seina minimaalne paksus | Kõik korpuse ja torude suurused | -12.5%seina nimipaksusest |
| Maksimaalne seina paksus | Kõik korpuse ja torude suurused | KontrollibKaalu taluvus |
API 5CT korpuse seina paksuse rakendus- ja valikujuhend
| Kaevude sektsioon / rakendus | Esmane insenerikontsern | Seina paksuse (WT) strateegia | Tüüpilised näited (OD / kaal / hinne) |
| Pinnapealne korpus | Pinnase pinnasekihtide toetamine ja madalate mageveealade kaitsmine. | Hele sein (standardne): keskenduge suurele OD-le, et mahutada hilisemaid puurimistööriistu; suurt kokkuvarisemiskindlust tavaliselt ei nõuta. | 9 5/8", 36,00 naela/jalga (8,94 mm) J55/K55 |
| Keskmine / tehniline korpus | Keeruliste moodustiste,{0}}kõrgsurvevee tsoonide või kiltkivide isoleerimine. | Keskmine sein: tasakaal kokkuvarisemiskindluse ja sisemise kliirensi vahel (Triivimine) järgmise tähestringi jaoks. | 7", 9,19 mm (26,00 naela/jalga) N80/L80 |
| Sügav tootmiskorpus | Äärmuslik reservuaari välisrõhk, mis võib viia korpuse kokkuvarisemiseni. | Raske sein: Suureneb oluliseltKokkuvarisemiskindlussuurte geostaatiliste koormuste käsitlemiseks suurel sügavusel. | 5 1/2", 23,00 naela/jalga (10,59 mm) P110 |
| Kõrg{0}}survega (HP) gaasikaevud | Äärmuslik sisemine vedeliku rõhk (purskekoormus) ja vajadus gaasitiheduse järele{0}}. | Raske sein: KõrgePurskerõhkhinnang. Paksemad seinad sobivad ideaalselt ka töötlemiseksPremium Gas{0}}Tihedad ühendused. | 7", 11,51 mm (32,00 naela/jalga) P110/Q125 |
| Hapu teenus (
H2S/CO2H2S/CO2 ) |
Seinte järkjärguline hõrenemine, mis on põhjustatud keemilisest korrosioonist kaevu eluea jooksul. | Korrosioonitoetus: konstruktsioonivajadustest suurema paksuse lisamine või kombineerimine spetsiaalsete sulamitega (nt 13Cr). | Disaini-spetsiifiline, tavaliselt 5%-10% paksem kui standard. |
| Termiline taastamine (auru sissepritse) | Soojuspaisumise ja kokkutõmbumise tsüklitest põhjustatud äärmuslik aksiaalne pinge. | Paks sein: Suurendab tõmbetugevust ja roomamiskindlust, et vältida torude deformeerumist kõrgel temperatuuril. | 7", 29,00 naela/jalga (10,36 mm) L80/C90 |
| Suunatud / horisontaalsed kaevud | Suur pöördemoment, tõmbe- ja paindepinged (koerajalgade raskusaste). | Tasakaalustatud sein: Peab olema piisavalt paks, et vältida paindumist, kuid piisavalt õhuke, et püsida painduv ja vähendada platvormi tõstuki koormust. | 5 1/2", 17.00 - 20.00 naela/jalga (7.52 - 8.94mm) |

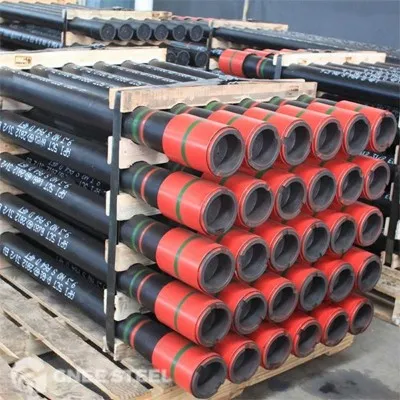

GNEE API korpuse tehas
5,21 mm kuni 16,13 mm: kõik API 5CT korpuse seinapaksused laos kohe tarnimiseks.
KKK
Millised on levinumad korpuse suurused?
Korpuse levinud suurused on järgmised:4½", 5", 5½", 6⅝", 7", 7⅝", 8⅝", 9⅝", 10¾", 11¾", 13⅜", 16", 18⅝", 20"jne Levinud seinapaksuste seeriad: näiteks 5,21 mm, 6,35 mm, 7,72 mm, 9,17 mm, 10,36 mm jne.
Mis on õlikaevu korpus?
Korpus onsuure läbimõõduga toru, mis on kokku pandud ja sisestatud puuraugu hiljuti puuritud osasse ning tavaliselt hoitakse paigal tsemendiga. Kohale tsementeeritud korpus aitab puurimisprotsessi mitmel viisil: Vältida mageveekaevude saastumist.
