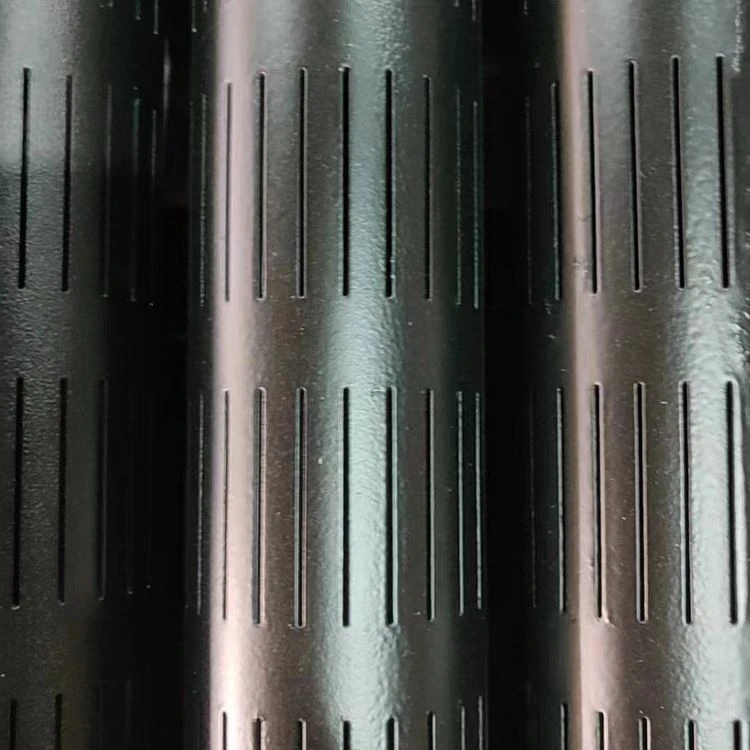

Piludega toru

Piludega toruon terastoru, millel on täpselt{0}}lõigatud avad piki toru korpust, et võimaldada kontrollitud vedeliku voolu, takistades samas soovimatute tahkete ainete sattumist süsteemi. Seda kasutatakse laialdaselt veekaevudes, drenaažisüsteemides, filtreerimisseadmetes, veetustamise projektides ning valitud nafta- ja gaasirakendustes.

Erinevalt tavalistest torudest on pilutorud konstrueeritud vastavalt konkreetsetele voolunõuetele. Pilu laiust, pilu mustrit, avatud ala suhet ja alustoru materjali saab kohandada soovitud filtreerimisvõime ja konstruktsioonitugevuse saavutamiseks.

Omades laialdasi ekspordikogemusi ülemaailmsete tööstusostjate teenindamiseks, pakume pilutorusid, mis on valmistatud vastavalt kliendi joonistele või projekti spetsifikatsioonidele, aidates EPC töövõtjatel, turustajatel ja lõppkasutajatel vähendada hoolduskulusid ja parandada süsteemi tõhusust.

Kindlustage oma valmimise ajakava – fikseerige API piludega lainerite hulgimüügihinnad kohe.

Piludega torude spetsifikatsioonitabel

Need parameetrid määravad toru filtreerimisvõime ja konstruktsiooni terviklikkuse.

Saadaolevad põhitoru standardid

Piludega sektsioon töödeldakse kvalifitseeritud alustorudest. Sõltuvalt projekti nõuetest võib tarnida järgmisi standardeid:

Märkus.Kohaldatav standard sõltub valitud alusmaterjalist ja lõppkasutusest-.

Piludega toru suuruste tabel

Piludega torude valmistamisel kasutatakse tavaliselt alustoruna API korpust. Allpool on üldised välisläbimõõdu (OD) spetsifikatsioonid.

Piludega torude tüübid

Mängupesa profiili järgi:

Sirged pesad:Laius on ühtlane väljast sisemuseni. Kõige kuluefektiivsem-, sobib jämeda liivaga keskkonda.

Keystone / V{0}}kujulised pesad:Seest laiem kui väljast; funktsioonid isepuhastuvad{0}}omadused, et vältida ummistumist.

Pilu mustri järgi:

Ajastatud muster:Pilud on külgnevate ridade vahel nihutatud. See onkõige soovitatavammuster toru maksimaalse tugevuse säilitamiseks.

Paralleelmuster:Pilud on joondatud pikisuunaliste ridadena; lihtsam valmistada.

Grupi muster:Pilud on rühmitatud piki toru korpust.

Slotted Pipe omadused

Kõrge mehaaniline tugevus:Kuna pilud lõigatakse tahkesse torukorpusesse, säilitab toru suurema osa oma esialgsest tõmbe-, surve- ja väändevõimest.

Laseri täpsus:CNC-laserlõikamine tagab siledad servad, ilma jäsemeteta ja minimaalsed mõõtmete tolerantsid (±0,05 mm).

Isepuhastuv{0}}kujundus:Keystone (trapetsikujuline) piluprofiil takistab liivaterade kinnijäämist, vähendades ummistumise ohtu.

Kulutõhusus-:Võrreldes traat{0}}mähitud ekraanidega on tootmiskulud oluliselt madalamad, mistõttu on see ökonoomne valik suuremahuliseks kasutamiseks.

Kohandamine:Pilu laiust, pikkust ja mustri tihedust saab kohandada moodustumise liiva osakeste suuruse jaotuse alusel.

Pilutoru rakendused

Nafta ja gaasi liiva kontroll:Kasutatakse madala{0}}rõhu või keskmise-tootmiskaevudes, et vältida kihiliiva puurkaevude pumpade kahjustamist.

Horisontaalse kaevu valmimine:Tänu oma suurele mehaanilisele tugevusele on see ideaalne kasutamiseks{0}}pika ulatusega horisontaalsetes kaevuosades.

Veekaevude kaevandamine:Toimib põhjaveeprojektides filtrina, tagades, et liiv ja kruus ei kuluks pumpasid maha.

Geotermiline areng:Filtreerib lisandid ja kiviosakesed kõrgel{0}}temperatuurilistel vedelikel geotermilistes kaevudes.

Termiline taastumine (SAGD):Võib taluda kõrget{0}}temperatuuri ja{1}}kõrgsurvevedeliku filtreerimiskeskkonda.

Pilutorude tootmisprotsess

1. Tooraine kontrollimine.
2. Alustoru mõõtmete kontroll.
3. Täppispilu lõikamine vastavalt kinnitatud joonistele.
4. Surve eemaldamine ja pinnaviimistlus.
5. Mõõtmete kontrollimine.
6. Lõplik ülevaatus ja dokumentatsioon.
7. Pakkimine ja saatmine.

Pilutorude kvaliteedi tagamine ja ülevaatus

Kvaliteetne järjepidevus on filtreerimise jõudluse ja kasutusea jaoks kriitiline.

Meie kontrollivõimalused võivad hõlmata järgmist:

• Tooraine sertifikaadi kontrollimine.
• Keemilise koostise analüüs.
• Mõõtmete ülevaatus.
• Pilu laiuse ja vahekauguse mõõt.
• Visuaalne kontroll.
• Vajadusel positiivne materjali identifitseerimine (PMI).
• Ultraheli testimine (UT) kohaldatavate projektide jaoks.
• Hüdrostaatiline testimine, kui kliendid seda määravad.
• SGS, BV, TÜV või muude määratud agentuuride{0}}kolmanda osapoole kontroll.

Kontrolli ulatust saab kohandada vastavalt projekti spetsifikatsioonidele.

Piludega torude pakkimine ja kohaletoimetamine

Standardne ekspordipakend

• Tõsterihmadega teraskimbud.
• Veekindel mähis.
• Puidust karbid väikeste koguste jaoks.
• Vajadusel lõpetage kaitse.

Tarnetingimused

• EXW
• FOB
• CFR
• CIF
• DDP

Tarneaeg

Standardsuurused tarnitakse tavaliselt sees2-4 nädalat, samas kui kohandatud tooted sõltuvad pesa konfiguratsioonist, kogusest ja kontrollinõuetest.

Miks meiega koostööd teha?

Mõistame, et välisostjad ei osta lihtsalt torusid,{0}} vaid haldavad projekti ajakavasid, kvaliteediriske ja hankekulusid.

Meie meeskond toetab kliente järgmiselt:

• Tehniline konsultatsioon enne tellimist.
• Materjali valiku soovitused.
• Jooniste ülevaade ja valmistatavuse hindamine.
• Kontrolli koordineerimine.
• Ekspordidokumentatsiooni koostamine.
• Globaalne logistika tugi.
• Vastutulelik{0}}müügijärgne teenindus.

See lähenemine on aidanud turustajatel, EPC töövõtjatel, puurimisettevõtetel ja tööstuslikel lõppkasutajatel hankida pilutorusid suurema kindlustunde ja väiksema hankeriskiga.

Pilutoru tehas

Pilutoru katseseadmed

Pilutoru sertifikaat

KKK

Milliseid katseid tehakse pilutoruga kvaliteedi tagamiseks?

Usaldusväärse jõudluse tagamiseks peavad piludega ekraanid enne tehase väljalaskmist ja paigaldamist läbima järgmised kvaliteeditestid:
CCTV endoskoopiline kontroll: kontrollige pilude ühtlust ja kontrollige, kas seal pole jäsemeid, ummistusi või pragusid.
Mõõtmete ja tolerantside kontroll: veenduge, et pilu laius, vahekaugus ja muud mõõtmed vastavad konstruktsiooni spetsifikatsioonidele, kusjuures tolerantsid on tavaliselt ±0,05 mm piires.
Rõhu testimine: kontrollige toru tihendi terviklikkust ja vastupidavust kahjustustele kõrge rõhu all.
Materjali testimine: kinnitage materjali vastavus metallograafilise, kõvaduse ja koostise analüüsiga, tagades piisava tugevuse ja korrosioonikindluse.
Korrosioonivastase katte ülevaatus-: kasutage elektrilist sädemedetektorit, et hinnata katte terviklikkust ning vältida aukude või kahjustuste tekkimist.

Millised on Slotted Pipe'i pilude erinevad kujud ja mustrid?

Pilu kuju ja paigutus on kohandatud vastavalt insenerinõuetele, et tasakaalustada vedeliku läbilaskvust ja konstruktsiooni tugevust.
Levinud kujundid:
Ristkülikukujuline pilu: kõige sagedamini kasutatav, tagab hea liiva eraldamise ja suure vooluala.
Trapetsikujuline pesa: kitsam seest ja laiem väljast või vastupidi, vähem ummistusohtlik, sobib suure -liiva-sisuga keskkondadesse.
V-kujuline pilu: juhib vedeliku konvergentsi, parandades sissevoolu tõhusust horisontaalsetes kaevudes.
Spiraalne pilu: soodustab vedeliku pöörlemist, suurendades liiva juhtimise stabiilsust.
Ühised korraldused:
Aksiaalne paralleel: jaotatud lineaarselt piki toru telge, sobib vertikaalsetele kaevudele, madal hind.
Spiraalne paigutus: jaotatud spiraalselt, tagab ühtlase pingejaotuse, sobib horisontaalsete ja suurte kõrvalekalletega kaevudele.
Astmeline paigutus: mitu rida üksteisest nihutatud, väldib pinge kontsentratsiooni, parandab survetugevust.
