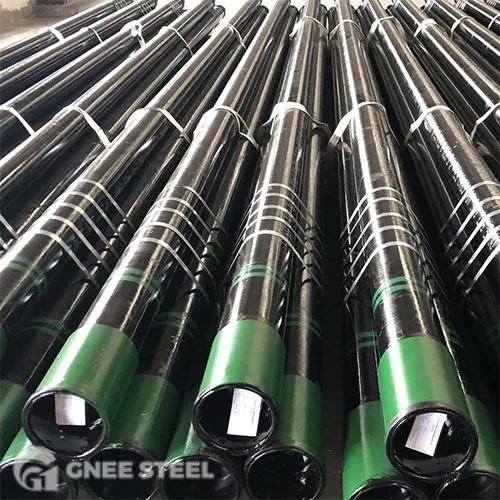

API 5CT H40 korpus ja torud
Mis on API 5CT H40 OCTG?
Hinnete tase:Alg{0}}tase (madalaim tugevus).
Saagise tugevus:Vähemalt 40 000 psi.
Rakendus:Kasutatakse pinnakatte või torude jaoks madalates, madala rõhuga{0}}kaevudes. See on väga ökonoomne võrreldes J55 võiN80.
Tootmine:Võib olla õmblusteta (S) või elektrikeevitatud (EW).
Keemiline koostis ja mehaaniline analüüs (H40)
API 5CT keskendub selle klassi kahjulike lisandite (fosfor ja väävel) piiramisele, kuna standardse süsinikterase tugevusnõuet on suhteliselt lihtne saavutada.
Keemiline koostis (massiosa %)
| Hinne | Fosfor (P) | Väävel (S) |
| H40 | 0,030% või vähem | 0,030% või vähem |
Mehaaniliste omaduste tabel
| Kinnisvara | Keiserlikud üksused | Meetrilised ühikud |
| Saagise tugevus (minimaalne - max) | 40 000 – 80 000 psi | 276 – 552 MPa |
| Tõmbetugevus (min) | 60 000 psi | 414 MPa |
| Kõvadus | Määratlemata | Määratlemata |
| Pikendamine | Arvutatud proovi pindala põhjal | Arvutatud proovi pindala põhjal |
Tehnilised andmed ja suurustabel: H40 torud
H40 torusid kasutatakse tootmiseks väga madala rõhuga{1}}kaevudes.
| Välisläbimõõt (tolli) | OD (mm) | Kaal (nael/jalga) | Seina paksus (mm) | Lõpeta ühendus |
| 2-3/8" | 60.3 | 4.00 - 4.60 | 4.24 - 4.83 | NU / EUE |
| 2-7/8" | 73.0 | 6.40 | 5.51 | NU / EUE |
| 3-1/2" | 88.9 | 7.70 - 9.20 | 5.49 - 6.45 | NU / EUE |
| 4-1/2" | 114.3 | 12.60 | 6.88 | NU / EUE |
Tehnilised andmed ja suurustabel: H40 korpus
H40 korpust kasutatakse kõige sagedamini pinnakattena, et kaitsta põhjavett saastumise eest madalal puurimisel.
| Välisläbimõõt (tolli) | OD (mm) | Kaal (nael/jalga) | Seina paksus (mm) | Ühenduse tüüp |
| 4-1/2" | 114.3 | 9.50 | 5.21 | STC / LTC |
| 5-1/2" | 139.7 | 14.00 | 6.22 | STC / LTC |
| 7" | 177.8 | 17.00 - 20.00 | 5.87 - 6.91 | STC / LTC |
| 8-5/8" | 219.1 | 24.00 | 6.71 | STC |
| 9-5/8" | 244.5 | 32.30 | 7.92 | STC |
| 13-3/8" | 339.7 | 48.00 | 8.38 | STC |
| 20" | 508.0 | 94.00 | 11.13 | BTC |
H40 värviribade identifitseerimine
Segaduste vältimiseks kaevu asukohas kasutab API spetsiifilisi värvikoode.
| Üksus | Värvi identifitseerimine |
| Toru korpus | Värviriba puudub(Standard) |
| Ühenduskorpus | Värviriba puudub(Sageli ainult must/selge lakk) |
| Alternatiivne märgistus | Mõnikord tähistatakse a-galäbipaistev lakkvõi lihtsalt templiga "H40" |
API 5CT H40 ülevaatus
Kuna H40 on madala-tugevusega klass, on kontrollinõuded API kohustuslikud põhitestid (PSL-1).
Visuaalne kontroll:Kontrollige sise- ja välispindadel defekte, nagu süvendid, süvendid või katlakivi.
Hüdrostaatiline test:Iga toru pikkust testitakse kõrge rõhu all oleva veega (tavaliselt 3000 psi või vähem H40 puhul), et vältida lekkeid.
Mõõtmete kontroll:Välisläbimõõdu (OD), seina paksuse ja pikkuse (R1, R2 või R3) mõõtmine.
Triivi test:Silindriline südamik lastakse läbi kogu toru pikkuse, et tööriistad saaksid hiljem läbi pääseda.
Keerme kontroll:Keermejuhtme, kõrguse ja koonuse kontrollimine API mõõturite abil.
NDT (valikuline H40 jaoks):Kui kõrgemad klassid nõuavad 100% NDT-d, siis H40 nõuab seda tavaliselt ainult siis, kui see on märgitud ostutellimuses või kui keevisõmbluse kontrollimiseks kasutatakse elektrikeevitust (EW).
API 5CT H40 OCTG tehas
KKK
Milline on API 5CT seina paksuse tolerants?
API 5CT standardis on korpuse ja torude seina paksuse tolerants tavaliselt 0 kuni -12,5%; see tähendab, et seina paksuse negatiivne kõrvalekalle on lubatud, kuid positiivne kõrvalekalle mitte. Konkreetsed väärtused määratakse toote spetsifikatsioonide ja PSL-taseme põhjal.
Mis vahe on API 5CT ja API 5L vahel?
API 5CT ja API 5L on kaks erinevat standardit naftatorutoodete jaoks, mis teenindavad erinevaid rakendusi: API 5CT kehtib naftapuurkaevude korpusele ja torudele, rõhutades kokkuvarisemiskindlust, korrosioonikindlust ja keermetihendi terviklikkust; API 5L kehtib transportimisel kasutatavate pinnapealsete torustike puhul, seades esikohale keevisõmbluse kvaliteedi, sitkuse ja tugevuse püsivuse pikkadel vahemaadel.
