Raske puurtoru (HWDP)on puurnööri oluline üleminekukomponent. See paikneb ülaltoodud standardse puurtoru ja allolevate puurikraede vahel.
Erinevalt tavalisest puurtorust, mis on klassifitseeritud API 5DP klasside järgi (ntE-75, G-105 või S-135),Raske puurtoru (HWDP)on tavaliselt toodetud erinevate materjalistandardite järgi, kuna see on üleminekutööriist painduva puurtoru ja jäikade puurikraede vahel.
Kas otsite tööstusstandardit?Küsige meie API 7-1 ühilduvate HWDP lahenduste kohta juba täna!
Materjali standard: AISI 4145H (muudetud)
Enamik HWDP-d on valmistatudAISI 4145H (muudetud)legeeritud teras. See on kroom-molübdeen (Cr-Mo) karastatud ja karastatud teras.
Miks?See materjal on valitud selle suurepäraste sügavkõvastuvate{0}}omaduste, sitkuse ja vastupidavuse tõttu väsimusele. See on sama ülitugev{2}}materjal, mida kasutataksePuurikraed.
Saagise tugevuse andmed
Kuigi see ei kasuta alati standardtoru "Letter" klassi, on selle mehaanilised omadused väga kõrged:
Saagise tugevus:Tavaliselt110 000 psi kuni 120 000 psimiinimum.
Tõmbetugevus:Tavaliselt umbes140 000 psimiinimum.
Toimivus:Tugevuse poolest on see võrreldav või tugevam kuiAPI klass S-135, kuid kaalu tagamiseks palju paksemate seintega.
API spetsifikatsioon 7-1
Järgneb standardne puurtoruAPI 5DP, kuid Heavy Weight Drill Pipe on reguleeritudAPI spetsifikatsioon 7-1(Pöördpuurimisseadmete spetsifikatsioon). See standard keskendub paksemate tööriistaliidete ja integreeritud keskmise kulumispadja mehaanilistele omadustele ja mõõtmetele.
Kas see võib tulla standardklassidesse?
Aeg-ajalt näete puurvarda konstruktsiooni lihtsuse huvides, et HWDP-d viidatakse standardsete torude klassidena:
Standardne HWDP:Sageli käsitletakse samaväärsenaG-105võiS-135jõudlustasemed.
Sour Service HWDP:Kui toru on mõeldud H2S keskkondadesse, võib selle valmistada madalama kõvaduse tasemega (ntHinne L-95või spetsiaalsed patenteeritud klassid), et vältida sulfiidpingest tingitud pragunemist.
HWDP vs standardne puurtoru
| Funktsioon | Standardne puurtoru | Raske puurtoru (HWDP) |
| API standard | API 5DP | API spetsifikatsioon 7-1 |
| Ühine materjal | Süsinik/legeeritud teras | AISI 4145H (muudetud) |
| Saagikuse tugevus | 75k – 135k psi | 110k–120kpsi |
| Ehitus | Toru keevitatud tööriistade ühenduste külge | TavaliseltIntegraalne(ühes tükis) või keevitatud |
| Esmane eesmärk | Pöördemoment ja vedeliku vool | Biti ja ülemineku kaal |
Raske puurtoru tehas

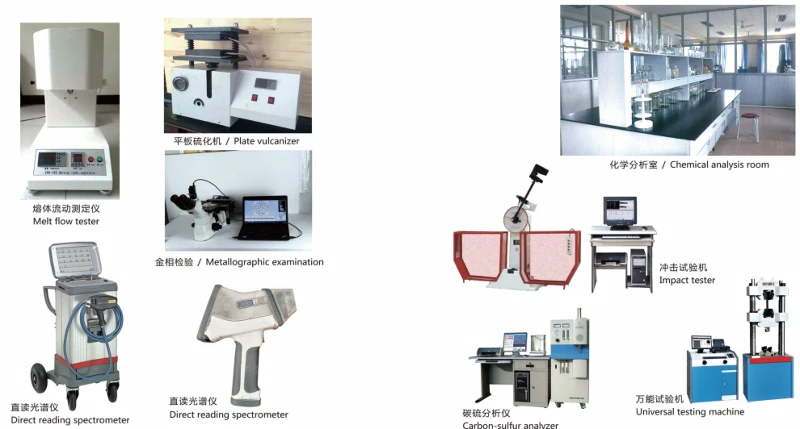

Raskekaalulised puurtorude katseseadmed
Raske puurtoru sertifikaat
KKK
Milleks on raske puurtoru kasutamine?
Raskekaalulist puurtoru (HWDP) kasutatakse peamiselt puurikraede ja tavalise puurtoru vahelise jäikuse järsu muutuse leevendamiseks, vähendades seeläbi puurnööri väsimuskahjustusi. Paigaldatud puurikraede ja tavapärase puurtoru vahele üleminekusektsioonina jaotab HWDP tõhusalt paindepinget ja hoiab ära pingete koondumise tõttu tekkivate ühenduste purunemise.
Lisaks täidab HWDP mitmeid põhifunktsioone:
Puurikraede osaline asendamine: Suunatud või õhukeste aukude puurimisel võib HWDP asendada osa puurikraedest, vähendades põhjaaugu kogumassi ja suurendades töö paindlikkust.
Aukude nurga ja trajektoori juhtimine: toru korpuse keskel asuvad kulumiskindlad -ribad toimivad stabilisaatoritena, mis aitavad kontrollida kalde- ja asimuutnurki, minimeerides seeläbi puuraugu kõrvalekaldeid.
Täiustatud puurimisvõime: sama konksukoormuse korral suurendab HWDP kasutamine seadme puurimissügavust.
Parem kalapüügi ja komistamise tõhusus: Võrreldes puurkaelustega on HWDP-d püügitoimingute ajal lihtsam kätte saada, lühemad komistamisajad ja seda on mugavam käsitseda.
Millised on puurtoru erinevad klassid?
API puurtorude teraseklassid jagunevad peamiselt viide tüüpi: D, E, X95, G105 ja S135. Need klassid liigitatakse terasematerjali minimaalse voolavuspiiri alusel-mida kõrgem on, seda suurem on tugevus, mistõttu need sobivad keerukamate või sügavamate kaevutingimuste jaoks.
Klass D: minimaalne voolavuspiir on 379 MPa, sobib madalate kaevude või kergete koormustingimuste jaoks.
Klass E: minimaalne voolavuspiir on 517 MPa, mida kasutatakse tavaliselt keskmise sügavusega kaevude puhul.
Klass X95: minimaalne voolavuspiir on 655 MPa, mis tagab tugevuse ja sitkuse suure tasakaalu.
Klass G105: minimaalne voolavuspiir on 724 MPa, mida kasutatakse laialdaselt sügavates kaevudes ja kõrgrõhu{2}}keskkondades.
Klass S135: minimaalne voolavuspiir ulatub 931 MPa-ni, mis esindab praegust kõrgeimat tugevusastet, mis sobib ülisügavate kaevude, horisontaalsete kaevude ja kõrge -pingega komplekside jaoks.
